Rozoberateľné výmenníky tepla ARES a Alfa Laval

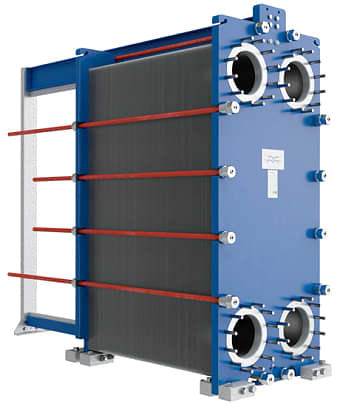

Konštrukcia

Rozoberateľné (montované) doskové výmenníky tepla sú zostavené z tenkých, profilovaných nerezových dosiek, ktoré vytvárajú kanáliky na prúdenie médií. Medzi doskami sú tesnenia a celá konštrukcia je pevne spojená prednou a zadnou doskou pomocou skrutiek. Tento dizajn zabezpečuje vysokú pevnosť a výbornú tepelnú vodivosť. Výmenníky je možné rozobrať na čistenie alebo údržbu.

Materiál dosiek

Výber materiálu dosiek závisí od média, teploty a prevádzkových podmienok. Aj pitná voda môže byť korozívna voči nerezovej oceli, ak obsahuje chloridy, pričom korózia sa zvyšuje s teplotou. Bežne používané materiály:

• AISI 316L: štandardná voľba pre väčšinu aplikácií vďaka svojej odolnosti voči korózii.
• AISI 304L: cenovo dostupnejšia alternatíva pre nízke teploty alebo prostredia bez chloridov a fluoridov.
• SMO 254 (oceľ s vysokým obsahom molybdénu): Vyššia odolnosť voči chloridom a niektorým chemikáliám.
• Titán: ideálny pre vysoko korozívne prostredia, ako je morská voda.

Tesniaci materiál

Tesnenia sa volia podľa média a prevádzkovej teploty.

• EPDM max. teplota 140–160 °C
• EPDM S max. teplota 170–190 °C
• NBR max. teplota 120–140 °C (NBRB 110 °C, NBRP 140 °C)
• VITON max. teplota 180–200 °C

Pre agresívne médiá sa používajú špeciálne materiály:

• Kyselina sírová (H2SO4): výmenník z ocele C276 s tesnením FKM/Viton. Pri nízkych teplotách a koncentráciách postačuje AISI 316 s tesnením EPDM.
• Kyselina chlorovodíková (HCl): výmenník z ocele C276 s tesnením FKM/Viton. Pri nízkych koncentráciách môže stačiť AISI 316.
• Hydroxid sodný (NaOH): pre bežné teploty je vhodná oceľ AISI 316 alebo 316L. Pre vyššie teploty a koncentrácie sa používajú ocele s vysokým obsahom niklu/molybdénu (C276, 904L) s tesnením EPDM.
• Minerálne oleje: väčšinou postačuje medený spájkovaný výmenník alebo rozoberateľný z ocele AISI 304/316 s tesnením NBR.
• Slaná voda (morská voda): nerezové ocele AISI 304/316 korodujú, preto je potrebný titán s tesnením EPDM.
• Destilovaná/demineralizovaná voda, označovaná ako "hladová". Vyhnite sa medeným spájkovaným výmenníkom, pretože meď sa v takejto vode rozpúšťa. Vhodný je celonerezový výmenník (AISI 316).

Tlaky výmenníkov

Skladané doskové výmenníky sú konštrukčne vyrábané pre rôzne tlaky: nízke do 10 barov, stredné tlaky PN16, PN25.

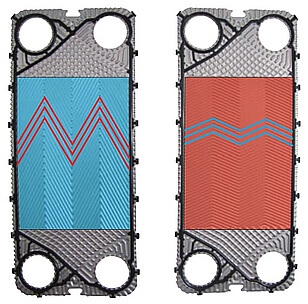

Tvar kanálikov

Bežné tvary kanálikov sú L, M a H.

• L (low theta): médium prúdi od otvoru k otvoru kanálikmi s minimálnou turbulenciou a nižšou účinnosťou prenosu tepla. Vhodné tam, kde sa požadujú nízke tlakové straty.
• M (medium theta): kompromis medzi typmi L a H.
• H (high theta): médium prúdi cez množstvo prekážok, čo vytvára vysoké turbulencie, značné tlakové straty a vysokú účinnosť prenosu tepla.

Dosky typu M sa niekedy nevyrábajú. Namiesto toho sa za sebou vkladajú dosky H a L (striedavo H, L, H, L, …), čím vznikajú kanáliky s vlastnosťami podobnými doskám typu M.

Zostavenie výmenníka

• Usporiadanie dosiek: zostava začína ľavou doskou (médium prúdi ľavými otvormi). Nasleduje pravá doska, a tieto sa striedajú až po poslednú dosku (tá môže byť ľavá alebo pravá).
• Inštalácia tesnenia: tesnenia sa roboticky pripevňujú na každú dosku jednotným spôsobom – všetky dosky sa pripravujú ako ľavé. Najprv sa zacvaknú okolo otvorov, potom pozdĺž okrajov dosky.
• Orientácia dosiek: pravé dosky vznikajú otočením ľavých dosiek o 180 ° Takto sa zabezpečí, že rebrá susedných dosiek sú vždy orientované opačne.
• Štartovacia doska: teoreticky by stačili iba krúžky okolo otvorov, ale pre rovnomerné rozloženie tesnenia a zaťaženia sa používa tesnenie po celej ploche dosky. Na štartovaciu dosku sa spotrebujú dve tesnenia, ktoré sa v polovici rozstrihnú. Takto sa získajú štyri tesniace krúžky okolo otvorov. Zámky tesnenia sa odstrihnú – po otočení by totiž nepasovali na dosku a navyše by prekážali pri kontakte s rámom. Aby tesnenie bez zámkov držalo na doske a neodpadlo, uchytí sa lepidlom. Pavučina okolo otvorov 2 a 3 by mohla zostať, no bez nej by nebolo jasné, ako dosku správne orientovať. Aby nedošlo k zámene, na jednej strane sa pavučina vystrihne podľa schémy.

Poznámky

• Jeden štandardný "gasket" (tesnenie) sa skladá z troch častí: dvoch okolo otvorov a jedného pre prúd média. Ak by tlak pretlačil médium cez pavučinu, médiá sa nepremiešajú – odtečú do strán vďaka medzerám v tesnení.
• Manžeta NBR/EPDM: slúži zároveň ako tesnenie okolo otvoru. Kruhová časť tesnenia okolo otvoru sa preto odstrihne.

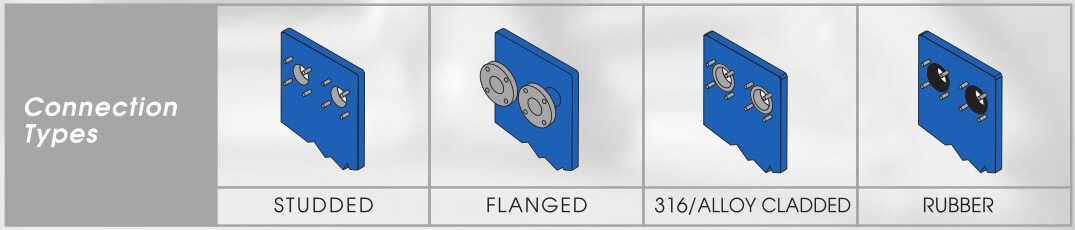

Štandardné pripojenie

Na pripojenie k systému sa väčšinou používa vonkajší závit G (3/4" až 2") alebo príruby pre väčšie priemery (DN50 a viac).

Výpočet veľkosti výmenníkov

Pomocou špecializovaného softvéru navrhneme optimálny typ výmenníka na základe:

• Požadovaného tepelného výkonu (kW).
• Vstupných a výstupných teplôt.
• Prietokov.
• Maximálnych povolených tlakových strát.

Dodávame dosky a tesnenia Sondex (Hang-On) pre montované výmenníky Danfoss, Reflex Longtherm.

Prehľad výkonov

Nasledujúca tabuľka uvádza orientačné výkony výmenníkov ARES pri teplotách 90/80 °C primárny90/70 °C primárny okruh a 75/85 °C sekundárny okruh. Presný výpočet potrebnej veľkosti výmenníka pripravíme na požiadanie. Orientačné ceny sú v cenníku výmenníkov tepla.

Použitie doskových výmenníkov

Rozoberateľné doskové výmenníky tepla sú ideálne na:

• aplikácie, kde je potrebné časté čistenie (namiesto spájkovaných výmenníkov);
• systémy, ktoré vyžadujú rozšírenie o ďalšie dosky;
• priemyselné chladenie (napr. oleja alebo vody;
• vysoké výkony (nad 500 kW);
• agresívne médiá alebo vody;
• ohrievanie bazénov so slanou vodou (ktorá koroduje kompaktné medené spájkované výmenníky.

Manuál inštalácie a obsluhy je k stiahnutiu.
