Parný výmenník
Para je účinné médium na prenos tepla v priemysle a v centrálnom vykurovaní. Pre priemyselné použitie (výroba elektriny, pohon strojov) sa používa prehriata para. Pre vykurovanie sa najčastejšie využíva para sýta.
Vo výmenníku para-voda dochádza ku kondenzácii pary. V porovnaní so systémom voda-voda možno systémom para-voda odovzdať ohrievanej strane viac energie a dosahuje sa vysokých kapacít (výkonov). Aby sa predchádzalo erózii výmenníka od prípadných kvapôčok na vstupe do výmenníka, používajú sa výmenníky s veľkými otvormi. Veľké otvory (SWEP B35TM4, SWEP B427, SWEP B65) zníži rýchlosť v ústí výmenníku.
Výkon výmenníka | Typ výmenníka | Orientačná cena bez DPH |
---|---|---|
50 kW | SWEP B12L | 300 EUR |
100 kW | SWEP B35TM4 | 800 EUR |
250 kW | SWEP B35TM4 | 1 000 EUR |
500 kW | SWEP B427, B65 | 3 000 EUR |
1000 kW | SWEP B427, B65 | 4 000 EUR |
2000 kW | SWEP B427, B65 | 5 000 EUR |
5000 kW | SWEP B427, B65 | 10 000 EUR |

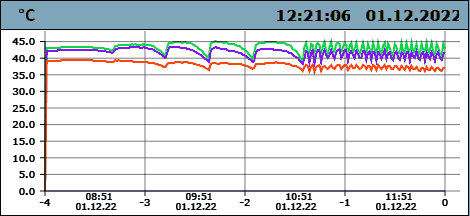

Spájkované doskové parné výmenníky sú určené pre stabilnú prevádzku, napríklad ohrev TÚV alebo nabíjanie zásobníkov. Pri nesprávne navrhnutom regulačnom ventile (využitie napr. len 10 % rozsahu) dochádza k prudkému otváraniu a zatváraniu prietoku v snahe systém vyregulovať. Veľké teplotné zmeny potom spôsobujú napätie v materiáli. To vedie k únave a poškodeniu výmenníka, čím sa výrazne skracuje jeho životnosť. Preto je dôležité zabezpečiť reguláciu tak, aby teplotné zmeny neprekročili 5 K/min.
Odovzdávacie stanice
Výmenníky para-voda sú súčasťou odovzdávacích staníc a slúži k odobratiu tepla z primárneho okruhu (pary) do okruhu objektu (pre ohrev TUV, vykurovanie, vzduchotechniku, technológie). Teplá úžitková voda sa ohrieva prietočným spôsobom alebo je možné kombinovať so zásobníkom teplej vody. Spájkované výmenníky zaručujú spoľahlivú prevádzku a umožňujú kompaktné prevedenie odovzdávacích staníc pri minimálnych priestorových požiadavkách.
Zapojenie parného výmenníka
Na utesnenie skrutkového spoja odporúčame Uniflon 100% PTFE.
Zapája sa ako kondenzátor (schéma A): primárny okruh s parou sa zapája na vnútorný okruh (typicky vľavo, výmenník stojí, šípka smeruje nahor). Prívod pary je hore (F1), kondenzát steká dole (F3). Ohrievaný okruh sa obvykle zapája do protiprúdu, tzn. prívod dole (F4), výstup hore (F2).
Výmenník nesmie byť vystavený teplotným alebo tlakovým rázom. Pri spúšťaní sa pomaly otvára studený okruh, potom sa pomaly otvára ventil pary. Ak je vstup škrtený a výkon nastavený na malý, potom regulácia môže vyvolať otrasy, ktoré znižujú životnosť výmenníka.
Výmenník para-voda nesmie byť inštalovaný do siete, kde je použitý systém regulácie zaplavovaním výmenníkov. Výkon sa reguluje škrtením prívodu pary (zmenou tlaku). Odporúčame umiestniť tesne pred výmenník odvzdušňovací ventil a prerušovač vákua (zavdušňovač). Neodvodnená para na vstupe do výmenníka spôsobuje eróziu rozvádzacích kanálov dosiek. Para dosahuje rýchlosť okolo 100 m/s a pri tejto rýchlosti sa kvapôčky kondenzátu správajú ako brusivo. Preto pred regulačný ventil je nutné umiestniť separátor vlhkosti. Ten chráni regulačný ventil a výmenník proti poškodeniu kvapôčkami kondenzátu. Pokiaľ tlak vo výmenníku nie je dostatočný na odvádzanie kondenzátu, je nutné zabudovať zvedač kondenzátu (čerpadlo kondenzátu).
Je potrebné zabrániť, aby sa kondenzát zhromažďoval pred i za výmenníkom. Toho sa dá dosiahnuť napr. správnym vyspádovaním potrubia. Vo výmenníku nesmie byť zvyškový kondenzát. Ak by nastalo zhromažďovanie kondenzátu, potom zvlášť pri nízkych výkonoch hrozí tlakové a teplotné rázy, ktoré znižujú životnosť výmenníka.
