Příslušenství výměníků SWEP

Kompaktní příruba sada

Pájené výměníky jsou extrémně účinné při malých rozměrech. Z toho důvodu se nepoužívají klasické DIN/ISO příruby. Příruby SWEP jsou menší a používají Viton těsnění. Přesto u mnoha výměníků nelze instalovat dvě příruby vedle sebe. Jelikož jsou výměníky úzké, vývody se musejí zahnout, instalovat v jiných úrovních nebo jen pro jeden okruh. Je vhodné si výměník nejdříve nakreslit se správnými roztečemi a zakreslit příruby.

Protipříruba SWEP

Některé výměníky SWEP mají již z výroby vývody s přírubami SWEP. Jelikož takové příruby nejsou podle standardu DIN/ISO, potřebujete k napojení zakoupit také SWEP protipříruby. Příruby jsou dostupné v provedení uhlíková ocel nebo nerezová ocel. Teplotní odolnost závisí na použitém těsnění (až 200 °C pro těsnění z materiálu Viton), tlaková odolnost až 40 bar.

Značení rozměrů přírub SWEP
Obr. 1: Značení rozměrů přírub SWEP
Velikost A B C D E F
příruby mm
DN20 10 20 26,9 53 71 11
DN25 10 20 33,7 63 84 13
DN50 12 24 60,3 91 112 13
DN65 12 24 76,1 106 125 13
DN80 15 30 88,9 118 141 13
DN100 15 30 114,3 144 165 13
DN150 22 44 168,3 217 250 13
Rozměry přírub SWEP

Převlečná matka pro pájení

Převlečná matice pro pájení sestává ze tří částí a vyrábí se z bronzu Rg5. Přiložené těsnění má tloušťku 2 mm. Dodává se pro vývody:

  • 3/4" (A = 21,8 mm, B = 18 mm),
  • 1" (A = 26,0 mm, B = 22 mm),
  • 1 1/4" (A = 35,0 mm, B = 28 mm),
  • 2" (A = 48,3 mm, B = 42 mm),
  • 2 1/2" (A = 60,0 mm, B = 54 mm)
Značení rozměrů převlečné matky SWEP
Obr. 2: Značení rozměrů převlečné matice SWEP
Převlečná matice pro svařování

Redukce pro svařování sestává ze tří částí a vyrábí se v kvalitě uhlíková ocel nebo nerezová ocel. Pokud mají sloužit k navaření standardní příruby, pak je vhodné si vše nejdříve nakreslit se správnými roztečemi vývodů. Výměníky jsou úzké a obvykle na nich není místo pro dvě standardní příruby vedle sebe. Dodává se pro vývody:

  • 3/4" (A = 20,5 mm, B = 15 mm),
  • 1" (A = 26,0 mm, B = 20 mm),
  • 1 1/4" (A = 32,0 mm, B = 28 mm),
  • 1 1/2" nerez. ocel (A = 40,0 mm, B = 32,8 mm),
  • 1 1/2" (A = 40,0 mm, B = 35 mm),
  • 2" (A = 48,0 mm, B = 40 mm),
  • 2 1/2" (A = 66,2 mm, B = 60 mm)
Držák pro menší výměníky

Držák umožňuje připevnit výměník ke stěně, desce či k ocelovému profilu. Pokud se tento úchyt instaluje současně s izolačním pouzdrem (např. EPP), je potřeba do pouzdra vyřezat otvory pro držák. Malé výměníky mohou být drženy potrubím.

Stojany pro velké výměníky SWEP

Podpěra pro velké výměníky SWEP, není dostupná pro malé a středně velké výměníky.

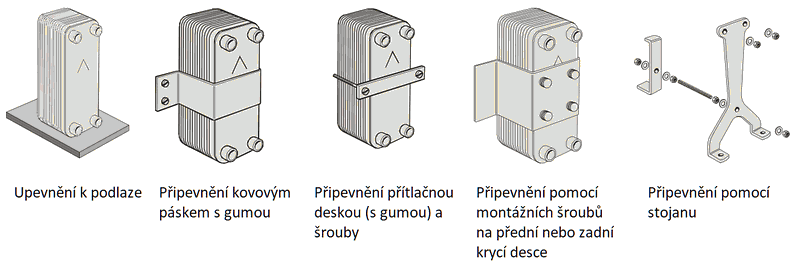

Upevnění výměníků SWEP
Obr. 3: Připevnění výměníků SWEP. Malé výměníky mohou být drženy potrubím. Na výměník nesmějí být přenášeny vibrace
