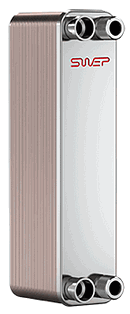

Výměník tepla SWEP B8THx10

Výměník tepla SWEP B8THx10

Name: Výměník tepla SWEP B8THx10
Brand: SWEP
SKU: 14361-010
Price: 4296 CZK
Availability: InStock

14361-010 B8THx10/1P-SC-M 4x3/4"&16(20)

Výměník tepla SWEP B8THx10

14349-010 B8THx10/1P-SC-M 2x3/4"INT HEX(20)+2x1/2"INT HEX(20)

Cena: 3 550 Kč bez DPH

(4 296 Kč s DPH)

do 3 dnů

Vývody: 4x 3/4" ISO G vnější závit kombo

Cena: 3 550 Kč bez DPH

(4 296 Kč s DPH)

skladem >5 ks

Vývody: 2x 3/4" ISO G vnitřní závit s matkou + 2x 1/2" ISO G vnitřní závit s matkou

Dopravné + balné:

100 Kč

Dobírka (příplatek):

50 Kč

Použití:

Klasický deskový výměník pro vytápění bytových jednotek, chlazení oleje (PWO B8T-10, olej-voda). Díky vysoké odolnosti proti tlaku je vhodný i jako kondenzátor. Výkon 10–20 kW. Často může být nahrazen cenově výhodnější nízkotlakou variantou E8TH.

Doporučený max. průtok¹⁾:

0,8 m³/h

Pájeno:

mědí

Provedení:

nerezový deskový výměník (nerezová ocel AISI 316)

Rozměry (V × Š × H):

317 × 76 × 34 mm

Související zboží:

Izolace: EPP 8Tx20, Ref 8Tx30. Převlečná matka: 3/4" na DN15.

Testovací tlak:

69 bar

Hmotnost:

2,2 kg

Specifikace produktu:

Klikněte pro rozbalení poznámek

Značení²⁾:

14361-010	B8THx10/1P-SC-M 4x3/4"&16(20)
14349-010	B8THx10/1P-SC-M 2x3/4"INT HEX(20)+2x1/2"INT HEX(20)
-	B8THx10/1P-NC-M
-	B8THx10/1P-SN-S
-	B8THx10/1P-SN-M

Poznámky:

Maximální doporučený průtok je počítán pro vodu tak, aby tlakové ztráty byly do 30 kPa. Současně tak, aby rychlost proudění na vstupu do výměníku nepřekročila výrobcem doporučených 5,5 m/s. Tlakové ztráty rostou se čtvercem objemového průtoku.

SC-Y intermediate pressure: pro aplikace voda-voda (ca 20 bar)
SC-S standard pressure: pro aplikace voda-voda, některá chladiva (ca 30 bar)
SC-M medium pressure: pro chladiva (ca 48 bar)
SC-F intermediate pressure: pro chladiva (ca 50 bar)
SC-H high pressure: pro chladiva (ca 55 bar)
SC-D, SC-E higher pressure: pro CO2 (ca 55 bar)
SC-U ultra high pressure: pro CO2 (ca 100 bar)

SC-S: desky AISI 316, pájka měď
NSC-M: desky AISI 316, krycí deska AISI 304, pájka měď
NC-S: desky AISI 304, pájka měď
SN-S: desky AISI 316, pájka nikl
MC-S: desky SMO 254, pájka měď
SPS-S: desky AISI 316, pájka AISI 316 (celonerez)

Výměník tepla SWEP B8THx10: tlaková odolnost

Výměník tepla SWEP B8THx10: rozměry výměníku

Výměník tepla SWEP B8THx14

14361-014 B8THx14/1P-SC-M 4x3/4"&16(20)

Výměník tepla SWEP B8THx14

Cena: 3 850 Kč bez DPH

(4 659 Kč s DPH)

skladem >5 ks

Vývody: 4x 3/4" ISO G vnější závit kombo

Dopravné + balné:

100 Kč

Dobírka (příplatek):

50 Kč

Použití:

Klasický deskový výměník pro vytápění bytových jednotek, chlazení oleje (olej-voda). Díky vysoké odolnosti proti tlaku je vhodný i jako kondenzátor. Výkon 10–25 kW. Často může být nahrazen cenově výhodnější nízkotlakou variantou E8TH.

Doporučený max. průtok¹⁾:

1,2 m³/h

Pájeno:

mědí

Provedení:

nerezový deskový výměník (nerezová ocel AISI 316)

Rozměry (V × Š × H):

317 × 76 × 43 mm

Související zboží:

Izolace: EPP 8Tx20, Ref 8Tx30. Převlečná matka: 3/4" na DN15.

Testovací tlak:

69 bar

Hmotnost:

2,5 kg

Specifikace produktu:

Značení²⁾:

14361-014	B8THx14/1P-SC-M 4x3/4"&16(20)
-	B8THx14/1P-NC-M
-	B8THx14/1P-SN-S
-	B8THx14/1P-SN-M

Výměník tepla SWEP B8THx14: tlaková odolnost

Výměník tepla SWEP B8THx14: rozměry výměníku

Výměník tepla SWEP B8THx16

14361-016 B8THx16/1P-SC-M 4x3/4"&16(20)

Výměník tepla SWEP B8THx16

Cena: 3 850 Kč bez DPH

(4 659 Kč s DPH)

skladem 1 ks

Vývody: 4x 3/4" ISO G vnější závit kombo

Dopravné + balné:

100 Kč

Dobírka (příplatek):

50 Kč

Použití:

Klasický deskový výměník pro vytápění bytových jednotek, chlazení oleje (olej-voda). Díky vysoké odolnosti proti tlaku je vhodný i jako kondenzátor. Výkon 15–30 kW. Často může být nahrazen cenově výhodnější nízkotlakou variantou E8TH.

Doporučený max. průtok¹⁾:

1,4 m³/h

Pájeno:

mědí

Provedení:

nerezový deskový výměník (nerezová ocel AISI 316)

Rozměry (V × Š × H):

317 × 76 × 47 mm

Související zboží:

Izolace: EPP 8Tx20, Ref 8Tx30. Převlečná matka: 3/4" na DN15.

Testovací tlak:

69 bar

Hmotnost:

2,7 kg

Specifikace produktu:

Značení²⁾:

14361-016	B8THx16/1P-SC-M 4x3/4"&16(20)
-	B8THx16/1P-NC-M
-	B8THx16/1P-SN-S
-	B8THx16/1P-SN-M

Výměník tepla SWEP B8THx16: tlaková odolnost

Výměník tepla SWEP B8THx16: rozměry výměníku

Výměník tepla SWEP B8THx20

14361-020 B8THx20/1P-SC-M 4x3/4"&16(20)

Výměník tepla SWEP B8THx20

14349-020 B8THx20/1P-SC-M 2x3/4"INT HEX(20)+2x1/2"INT HEX(20)

Cena: 4 250 Kč bez DPH

(5 143 Kč s DPH)

skladem >5 ks

Vývody: 4x 3/4" ISO G vnější závit kombo

Cena: 4 250 Kč bez DPH

(5 143 Kč s DPH)

skladem >5 ks

Vývody: 2x 3/4" ISO G vnitřní závit s matkou + 2x 1/2" ISO G vnitřní závit s matkou

Dopravné + balné:

100 Kč

Dobírka (příplatek):

50 Kč

Použití:

Klasický deskový výměník pro vytápění bytových jednotek, chlazení oleje (PWO B8T-20, olej-voda). Díky vysoké odolnosti proti tlaku je vhodný i jako kondenzátor. Výkon 15–35 kW. Často může být nahrazen cenově výhodnější nízkotlakou variantou E8TH.

Doporučený max. průtok¹⁾:

1,7 m³/h

Pájeno:

mědí

Provedení:

nerezový deskový výměník (nerezová ocel AISI 316)

Rozměry (V × Š × H):

317 × 76 × 56 mm

Související zboží:

Izolace: EPP 8Tx20, Ref 8Tx30. Převlečná matka: 3/4" na DN15.

Testovací tlak:

69 bar

Hmotnost:

3 kg

Specifikace produktu:

Značení²⁾:

14361-020	B8THx20/1P-SC-M 4x3/4"&16(20)
14349-020	B8THx20/1P-SC-M 2x3/4"INT HEX(20)+2x1/2"INT HEX(20)
-	B8THx20/1P-NC-M
-	B8THx20/1P-SN-S
-	B8THx20/1P-SN-M

Výměník tepla SWEP B8THx20: tlaková odolnost

Výměník tepla SWEP B8THx20: rozměry výměníku

Výměník tepla SWEP B8THx24

14361-024 B8THx24/1P-SC-M 4x3/4"&16(20)

Výměník tepla SWEP B8THx24

Cena: 4 600 Kč bez DPH

(5 566 Kč s DPH)

skladem >5 ks

Vývody: 4x 3/4" ISO G vnější závit kombo

Dopravné + balné:

100 Kč

Dobírka (příplatek):

50 Kč

Použití:

Klasický deskový výměník pro vytápění bytových jednotek, chlazení oleje (olej-voda). Díky vysoké odolnosti proti tlaku je vhodný i jako kondenzátor. Výkon 20–40 kW. Často může být nahrazen cenově výhodnější nízkotlakou variantou E8TH.

Doporučený max. průtok¹⁾:

2 m³/h

Pájeno:

mědí

Provedení:

nerezový deskový výměník (nerezová ocel AISI 316)

Rozměry (V × Š × H):

317 × 76 × 65 mm

Související zboží:

Izolace: EPP 8Tx30, Ref 8Tx30. Převlečná matka: 3/4" na DN15.

Testovací tlak:

69 bar

Hmotnost:

3,2 kg

Specifikace produktu:

Značení²⁾:

14361-024	B8THx24/1P-SC-M 4x3/4"&16(20)
-	B8THx24/1P-NC-M
-	B8THx24/1P-SN-S
-	B8THx24/1P-SN-M

Výměník tepla SWEP B8THx24: tlaková odolnost

Výměník tepla SWEP B8THx24: rozměry výměníku

Výměník tepla SWEP B8THx30

14361-030 B8THx30/1P-SC-M 4x3/4"&16(20)

Výměník tepla SWEP B8THx30

14349-030 B8THx30/1P-SC-M 2x3/4"INT HEX(20)+2x1/2"INT HEX(20)

Cena: 4 950 Kč bez DPH

(5 990 Kč s DPH)

skladem >5 ks

Vývody: 4x 3/4" ISO G vnější závit kombo

Cena: 4 950 Kč bez DPH

(5 990 Kč s DPH)

skladem 2 ks

Vývody: 2x 3/4" ISO G vnitřní závit s matkou + 2x 1/2" ISO G vnitřní závit s matkou

Dopravné + balné:

100 Kč

Dobírka (příplatek):

50 Kč

Použití:

Klasický deskový výměník pro vytápění bytových jednotek, chlazení oleje (PWO B8T-30, olej-voda). Díky vysoké odolnosti proti tlaku je vhodný i jako kondenzátor. Výkon 25–50 kW. Často může být nahrazen cenově výhodnější nízkotlakou variantou E8TH.

Doporučený max. průtok¹⁾:

2,5 m³/h

Pájeno:

mědí

Provedení:

nerezový deskový výměník (nerezová ocel AISI 316)

Rozměry (V × Š × H):

317 × 76 × 79 mm

Související zboží:

Izolace: EPP 8Tx30, Ref 8Tx30. Převlečná matka: 3/4" na DN15.

Testovací tlak:

69 bar

Hmotnost:

3,7 kg

Specifikace produktu:

Značení²⁾:

14361-030	B8THx30/1P-SC-M 4x3/4"&16(20)
14349-030	B8THx30/1P-SC-M 2x3/4"INT HEX(20)+2x1/2"INT HEX(20)
-	B8THx30/1P-NC-M
-	B8THx30/1P-SN-S
-	B8THx30/1P-SN-M

Výměník tepla SWEP B8THx30: tlaková odolnost

Výměník tepla SWEP B8THx30: rozměry výměníku

Výměník tepla SWEP B8THx40

14361-040 B8THx40/1P-SC-M 4x3/4"&16(20)

Výměník tepla SWEP B8THx40

Cena: 5 700 Kč bez DPH

(6 897 Kč s DPH)

skladem 3 ks

Vývody: 4x 3/4" ISO G vnější závit kombo

Dopravné + balné:

100 Kč

Dobírka (příplatek):

50 Kč

Použití:

Klasický deskový výměník pro vytápění bytových jednotek, chlazení oleje (olej-voda). Díky vysoké odolnosti proti tlaku je vhodný i jako kondenzátor. Výkon 35–70 kW. Často může být nahrazen cenově výhodnější nízkotlakou variantou E8TH.

Doporučený max. průtok¹⁾:

3 m³/h

Pájeno:

mědí

Provedení:

nerezový deskový výměník (nerezová ocel AISI 316)

Rozměry (V × Š × H):

317 × 76 × 102 mm

Související zboží:

Izolace: EPP 8Tx40, Ref 8Tx60. Převlečná matka: 3/4" na DN15.

Testovací tlak:

69 bar

Hmotnost:

4,5 kg

Specifikace produktu:
