Rozměry pájených deskových výměníků tepla SWEP a montovaných výměníků ARES

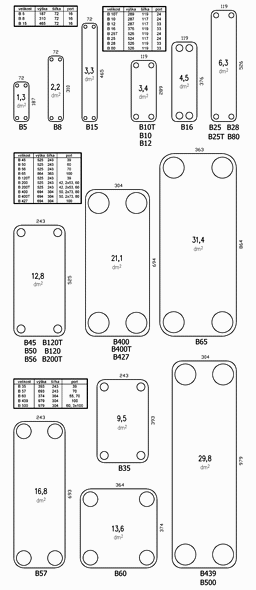

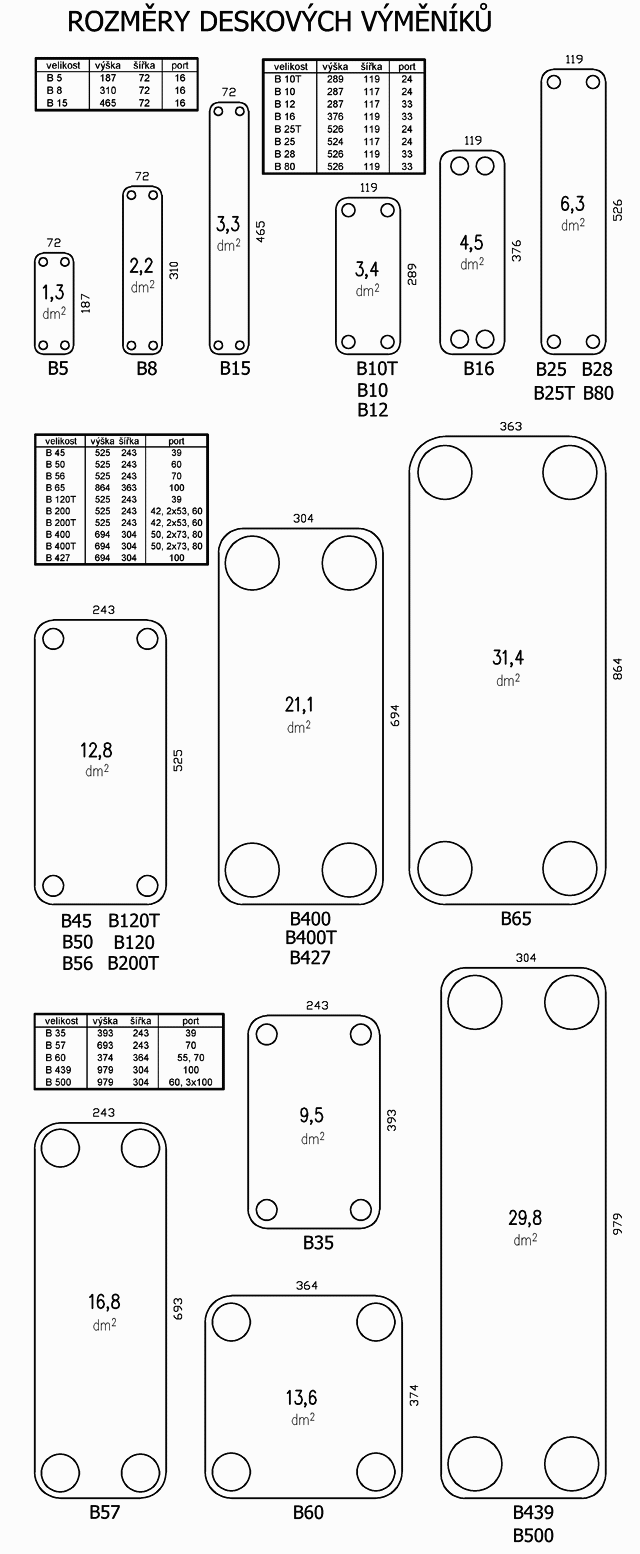

Velikosti deskových výměníků tepla SWEP

Klikněte na obrázek pro jeho zvětšení:

Rozměry výměníku
Výměníky řady B
Typ výška šířka dm2 rozteč C rozteč D otvor
5 187 72 1,3 154 40 16
8 310 72 2,2 278 40 16
10 287 117 3,4 243 71 24
10T 289 119 3,4 243 72 24
12 287 117 3,4 234 63 33
15 465 72 3,3 432 40 16
16 376 119 4,5 320 63 33
25 524 117 6,1 478 71 24
25T 526 119 6,3 479 72 24
28 526 119 6,3 470 63 33
35 393 243 9,5 324 174 42; 2×42 2×61
45 525 243 12,8 460 174 39
50 525 243 12,8 441 159 61
56 525 243 12,8 430 148 70
57 693 243 16,8 600 148 70
60 374 364 13,6 277 274,5 55 70 55 70
65 864 363 31,4 731 231 100
80 526 119 6,3 470 63 33
85 526 119 6,3 470 63 33
86 526 119 6,3 470 63 24
120T 525 243 12,8 448,5 163,5 42
200 525 243 12,8 448,5 163,5 42 60 2×53
200T 525 243 12,8 448,5 163,5 42 60 2×53
400 694 304 21,1 601 208,5 50 80 2×73
400T 694 304 21,1 601 208,5 50 80 2×73
427 694 304 21,1 567 179 100
439 979 304 29,8 854 179 100
500 979 304 29,8 854 179 60, 3×100

Velikosti montovaných výměníků tepla ARES

Klikněte na obrázek pro jeho zvětšení:

Rozměry výměníku

Pro více informací pište na info@vymeniky-tepla.cz.
